大連數控加工對機床加工工藝路線的研究

    在數控機床加工過程中，由于加工對象復雜多樣，特別是輪廓曲線的形狀及位置千變?nèi)f化，加上材料不同、批量不同等多方面因素的影響，在對具體零件制定加工方案時，應該進行具體分析和區別對待，靈活處理。只有這樣，才能使制定的加工方案合理，從而達到質量優、效率高和成本低的目的。所以，要充分發揮數控機床的這一特點，必須熟練掌握其性能、特點、使用操作方法，同時還必須在編程之前正確地確定加工方案。

    在對加工工藝進行認真和仔細的分析后，制定加工方案的一般原則為先粗后精，先近后遠，先內后外，程序段最少，走刀路線最短，由于生產規模的差異，對于同一零件的加工方案是有所不同的，應根據具體條件，選擇經濟、合理的工藝方案。理想的加工程序不僅應保證加工出符合圖樣的合格工件，同時應能使數控機床的功能得到合理的應用和充分的發揮。數控機床是一種高效率的自動化設備，它的效率高于普通機床的2~3倍。

    數控機床的技術水平高低及其在金屬切削加工機床產量和總擁有量的百分比是衡量一個國家國民經濟發展和工業制造整體水平的重要標志之一。數控車床是數控機床的主要品種之一，它在數控機床中占有非常重要的位置，幾十年來一直受到世界各國的普遍重視并得到了迅速的發展。

數控車床、車削中心，是一種高精度、高效率的自動化機床。它具有廣泛的加工藝性能，可加工直線圓柱、斜線圓柱、圓弧和各種螺紋。具有直線插補、圓弧插補各種補償功能，并在復雜零件的批量生產中發揮 了良好的經濟效果。合理選用數控車床，應遵循如下原則：

1加工工序劃分

    在數控機床上加工零件，工序可以比較集中，一次裝夾應盡可能完成全部工序。與普通機床加工相比，加工工序劃分有其自己的特點，常用的工序劃分原則有以下兩種。 數控加工中，為減少換刀次數，節省換刀時間，應將需用同一把刀加工的加工部位全部完成后，再換另一把刀來加工其它部位。同時應盡量減少空行程，用同一把刀加工工件的多個部位時，應以最短的路線到達各加工部位。實際中，數控加工工序要根據具體零件的結構特點、技術要求等情況綜合考慮。

2加工路線的確定

    在數控加工中，刀具（嚴格說是刀位點）相對于工件的運動軌跡和方向稱為加工路線。即刀具從對刀點開始運動起，直至結束加工程序所經過的路徑，包括切削加工的路徑及刀具引入、返回等非切削空行程。影響走刀路線的因素很多，有工藝方法、工件材料及其狀態、加工精度及表面粗糙度要求、工件剛度、加工余量，刀具的剛度、耐用度及狀態，機床類型與性能等，加工路線的確定首先必須保證被加工零件的尺寸精度和表面質量，其次考慮數值計算簡單，走刀路線盡量短，效率較高等。

3車圓錐的加工路線分析

    數控車床上車外圓錐，假設圓錐大徑為D，小徑為d，錐長為L，車圓錐的加工路線按此種加工路線，刀具切削運動的距離較短。 斜線加工路線，只需確定了每次背吃刀量ap，而不需計算終刀距，編程方便。但在每次切削中背吃刀量是變化的，且刀具切削運動的路線較長。

4車圓弧的加工路線分析

    應用G02（或G03)指令車圓弧，若用一刀就把圓弧加工出來，這樣吃刀量太大，容易打刀。所以，實際車圓弧時，需要多刀加工，先將大多余量切除，最后才車得所需圓弧。 為車圓弧的同心圓弧切削路線。即用不同的半徑圓來車削，最后將所需圓弧加工出來。此方法在確定了每次吃刀量ap后，對90°圓弧的起點、終點坐標較易確定，數值計算簡單，編程方便，常采用。但按圖4b加工時，空行程時間較長。

5輪廓銑削加工路線的分析

    對于連續銑削輪廓，特別是加工圓弧時，要注意安排好刀具的切入、切出，要盡量避免交接處重復加工，否則會出現明顯的界限痕跡。用圓弧插補方式銑削外整圓時，要安排刀具從切向進入圓周銑削加工，當整圓加工完畢后，不要在切點處直接退刀，而讓刀具多運動一段距離，最好沿切線方向，以免取消刀具補償時，刀具與工件表面相碰撞，造成工件報廢。銑削內圓弧時，也要遵守從切向切入的原則，安排切入、切出過渡圓弧，來提高內孔表面的加工精度和質量。

6多孔加工路線的分析

    對于位置精度要求精度較高的孔系加工，特別要注意孔的加工順序的安排，安排不當時，就有可能將沿坐標軸的反向間隙帶入，直接影響位置精度。

數控車床又稱為 CNC車床，即計算機數字控制車床，是目前國內使用量最大，覆蓋面最廣的一種數控機床，約占數控機床總數的25%。數控機床是集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品。是機械制造設備中具有高精度、高效率、高自動化和高柔性化等優點的工作母機。

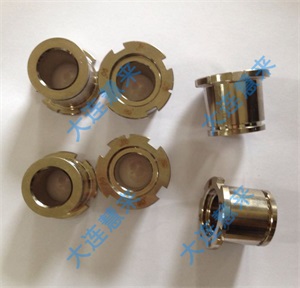

    大連數控加工廠，承接各種機械加工，精密零部件加工，數控加工，模具零部件加工，齒輪加工等，我們擁有一流的服務和高品質的設備，為您的產品帶來高品質的產出，您有任何數控加工的產品可以給我們致電，電話：13940879507
